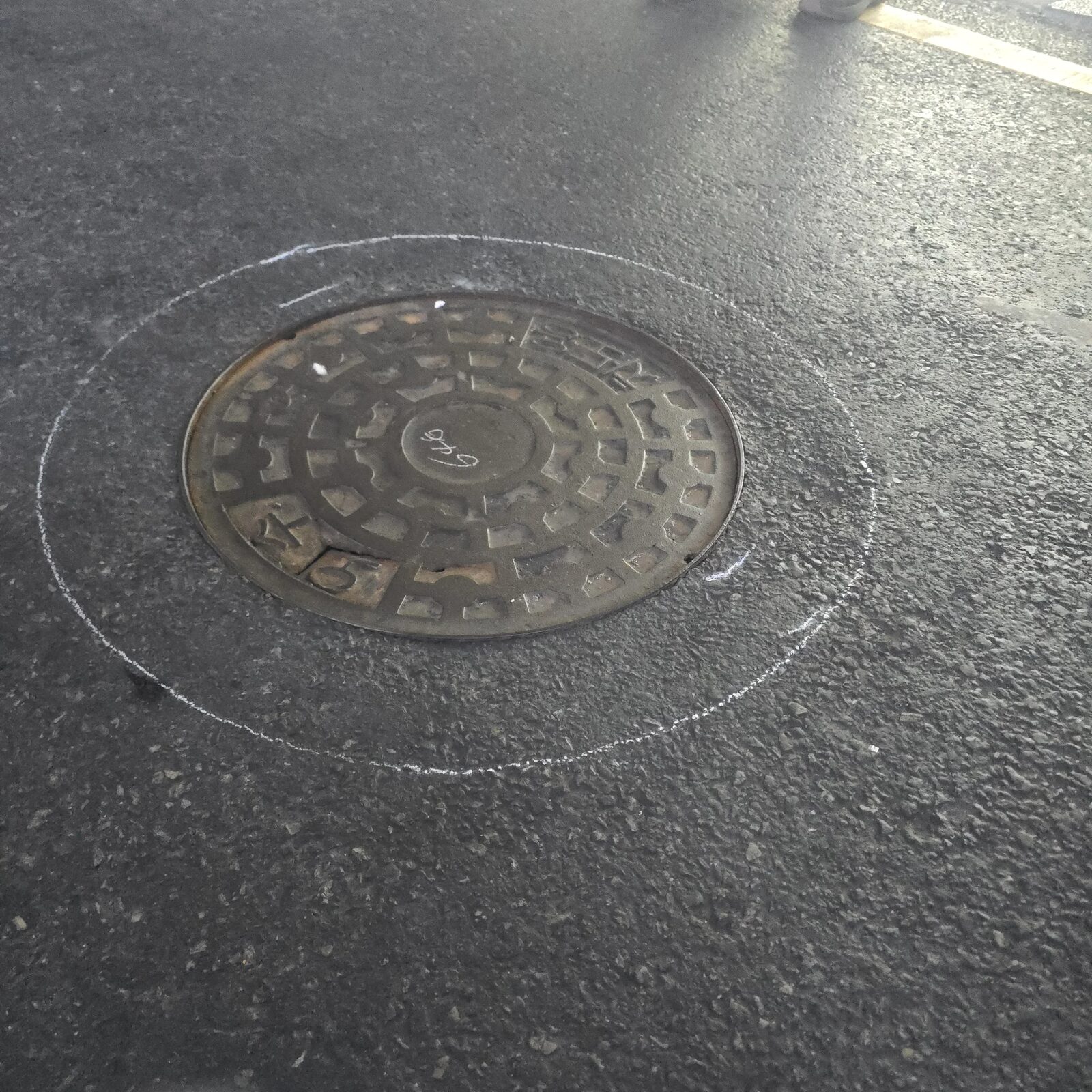

화성 시내 한 이면도로에서 연락이 왔다. 차량이 지날 때마다 맨홀 위에서 둔탁한 충격음이 발생하고, 뚜껑 가장자리가 도로면보다 2~3cm가량 내려앉았다는 내용이었다. 오래된 주택가 골목이라 소형 화물차까지 수시로 지나치는 구간인 만큼, 방치하면 맨홀 박스와 하수관로 연결부까지 손상될 수 있어 빠른 조치가 필요한 상황이었다.
현장에서 확인한 원인은 받침틀 하부 모르타르의 열화였다. 수년간 차량 하중이 반복되면서 틀을 지지하던 콘크리트가 부스러졌고, 그 결과 프레임 전체가 균일하지 않게 가라앉은 상태였다. 뚜껑 표면의 미끄럼 방지 격자 패턴도 거의 마모돼 우천 시 보행자 안전에도 문제가 있었다.

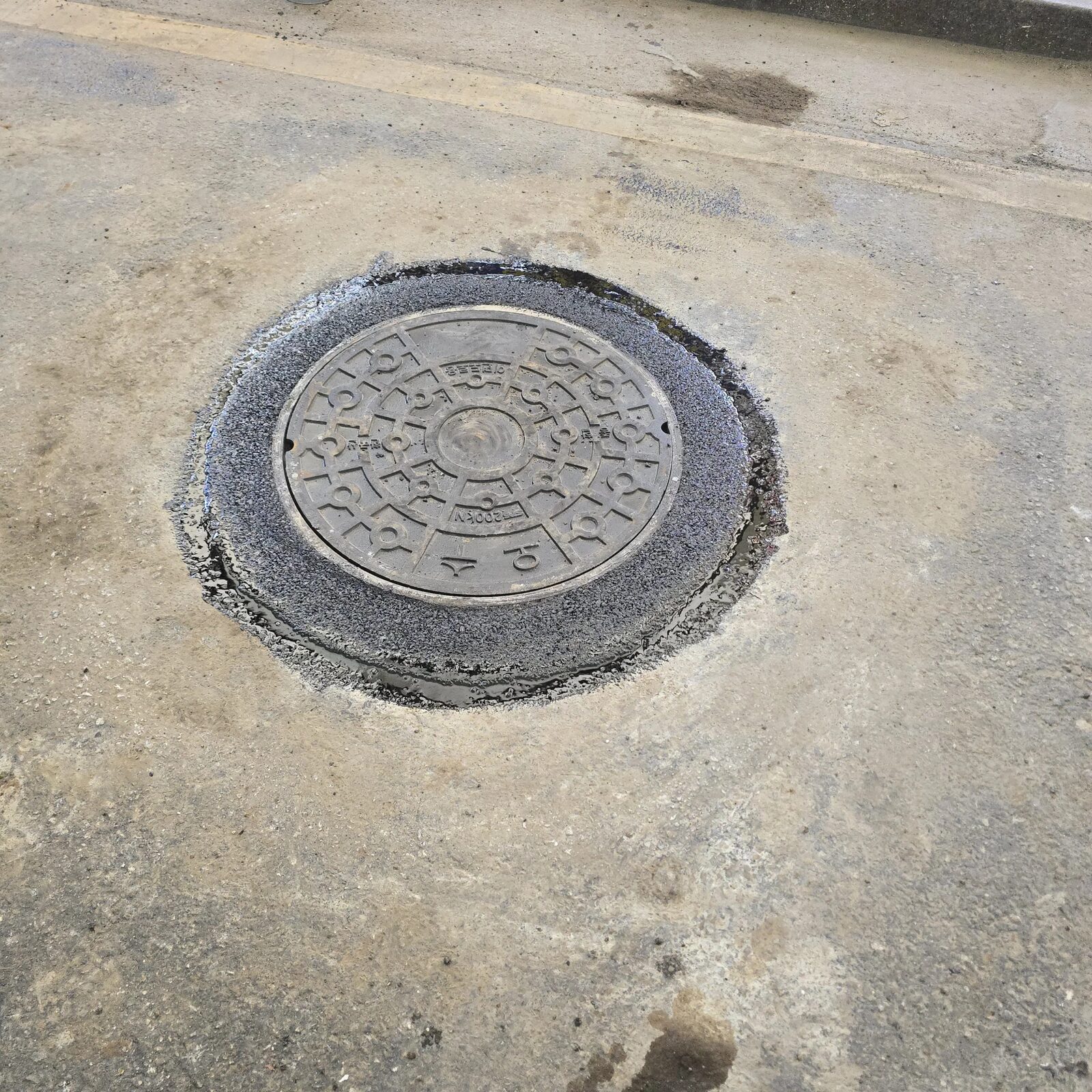

기존 주철 틀과 뚜껑을 절단기·착암기로 분리 제거한 뒤, 침하된 맨홀 박스 상단을 정리하고 도로 표면 높이에 맞춰 레벨링했다. 규격 주철 받침틀을 올린 후 틈새를 무수축 모르타르로 충진·고정했으며, 패턴이 선명한 신규 뚜껑으로 교체했다. 양생 완료 후 수평기로 도로면과의 단차를 최종 확인했다.
화성처럼 신구 도로가 혼재한 도시에서는 지반 다짐 불균일과 차량 증가로 맨홀 침하가 생각보다 빈번하다. 충격음이 처음 생기는 단계에서 교체하면 하수관로 손상까지 이어지지 않아 공사 범위를 최소화할 수 있다.
이 현장 시공 포인트
- 틀 침하 여부 선확인 — 뚜껑만 바꿔도 프레임이 내려앉아 있으면 소음·단차 재발
- 무수축 모르타르 사용으로 수축 균열 최소화 및 장기 고정력 확보
- 도로면 수평 맞춤 필수 — 단차가 남으면 차량 충격이 반복돼 재침하로 이어짐
- 미끄럼 방지 격자 패턴 규격 확인 — 도로용·보행자 겸용 뚜껑 규격이 구분됨
자주 묻는 질문
뚜껑만 교체하면 안 되나요?
뚜껑 마모가 원인이더라도 받침틀 자체가 침하돼 있으면 뚜껑을 새것으로 바꿔도 덜컹거림이 곧 재발합니다. 현장에서 틀 상태를 먼저 확인한 뒤 교체 범위를 결정해야 재작업을 막을 수 있습니다.
교체 후 바로 차량 통행이 가능한가요?
무수축 모르타르는 초기 강도가 빠른 편이지만 작업 당일은 최소 4~6시간 양생 시간을 두는 것이 안전합니다. 상황에 따라 간단한 통행 제한 또는 우회 조치를 병행하는 편이 좋습니다.
주철 맨홀 뚜껑을 새로 바꿀 때 틀까지 같이 교체하는 이유가 뭔가요?
이 현장은 뚜껑 가장자리가 도로면보다 2~3cm 내려앉아 있었고, 원인이 받침틀 하부 모르타르 열화였습니다. 틀을 지지하던 콘크리트가 부스러져 프레임 전체가 가라앉은 상태라, 틀까지 규격 주철로 새로 올렸습니다.
주철 맨홀 뚜껑을 고를 때 표면 패턴과 규격은 어떻게 확인하나요?
기존 뚜껑은 미끄럼 방지 격자 패턴이 거의 마모돼 우천 시 안전이 걱정되는 상태였습니다. 도로용과 보행자 겸용 규격이 구분되기 때문에, 이 현장도 패턴이 선명한 신규 뚜껑으로 규격을 확인해 교체했습니다.
주철 틀을 고정할 때 무수축 모르타르를 쓰는 이유는 무엇인가요?
규격 주철 받침틀을 올린 뒤 틈새를 무수축 모르타르로 충진해 고정했습니다. 수축 균열을 줄여 장기 고정력을 확보하기 위해서이고, 양생이 끝난 뒤 수평기로 도로면과의 단차까지 확인했습니다.
