시공 이야기

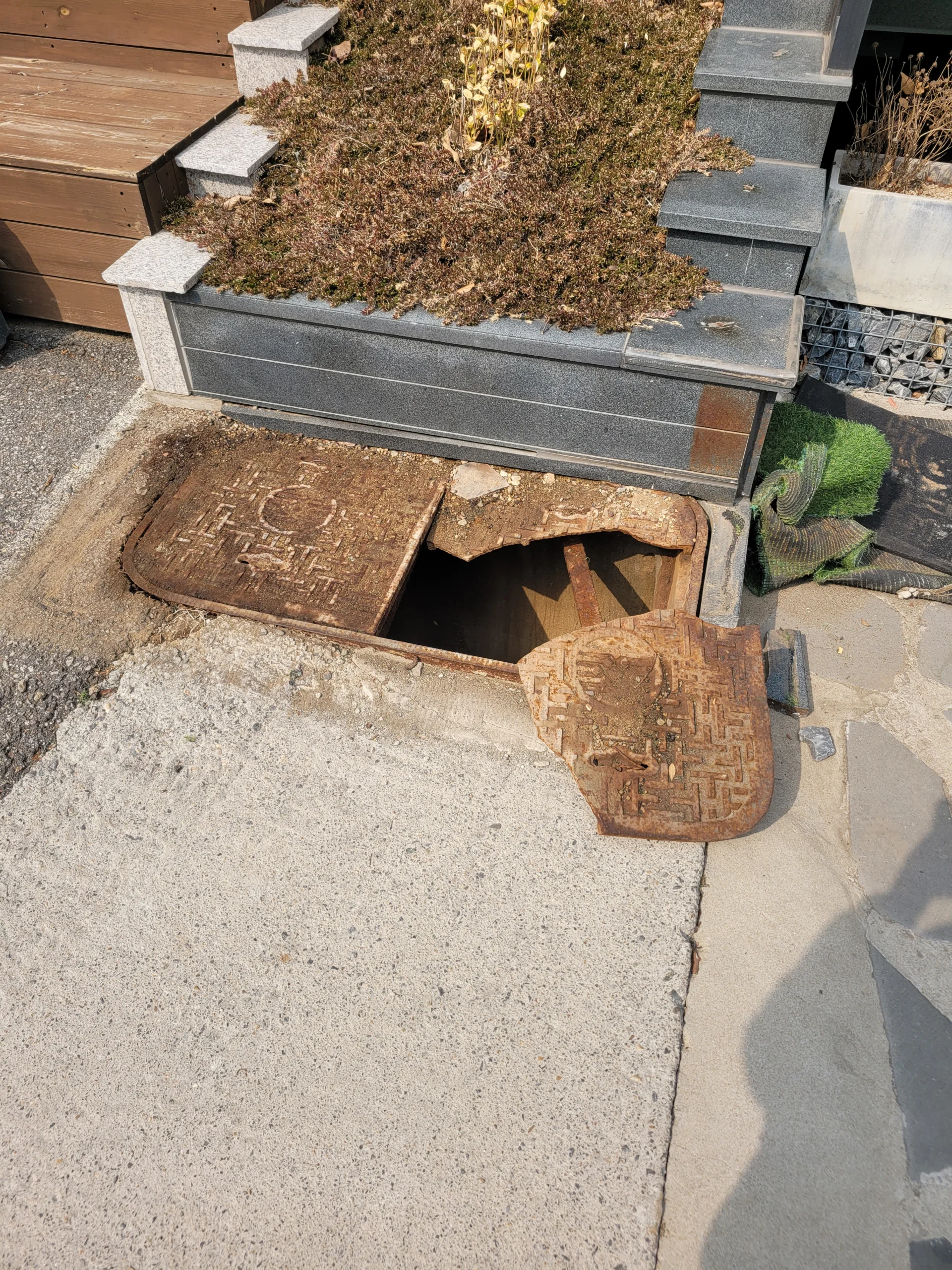

의뢰가 들어온 곳은 분당의 한 교회 정문 바로 앞 보행로였습니다. 예배 시간마다 수백 명이 오가는 자리인데, 사각 통신맨홀 뚜껑이 한쪽으로 들뜬 채 밟힐 때마다 둔탁한 소리를 냈고, 테두리 콘크리트도 여러 군데 깨져 있었습니다. 빗물이 고이면 토사가 내부로 유입되어 통신 케이블까지 영향을 받을 수 있는 상태였습니다.
현장을 확인해 보니 맨홀 본체 상단 프레임이 지반 침하와 함께 수평이 틀어져 있었습니다. 뚜껑만 교체해서는 같은 증상이 금방 재발할 구조였습니다. 기존 사각 통신맨홀 본체와 철제 프레임을 완전히 철거한 뒤 동일 규격의 새 맨홀로 교체하는 방향으로 작업을 잡았습니다.
작업은 상단 프레임과 콘크리트 테두리를 전동 공구로 절개·철거하는 것부터 시작했습니다. 내부 케이블 배선은 건드리지 않으면서 하부 구조를 보존했고, 새 사각 통신맨홀 본체를 수평계로 레벨을 잡아 정밀하게 거치했습니다. 주변 포장면과 단차가 생기지 않도록 무수축 모르타르로 테두리를 마감한 뒤 철제 프레임과 뚜껑을 조립해 고정했습니다.

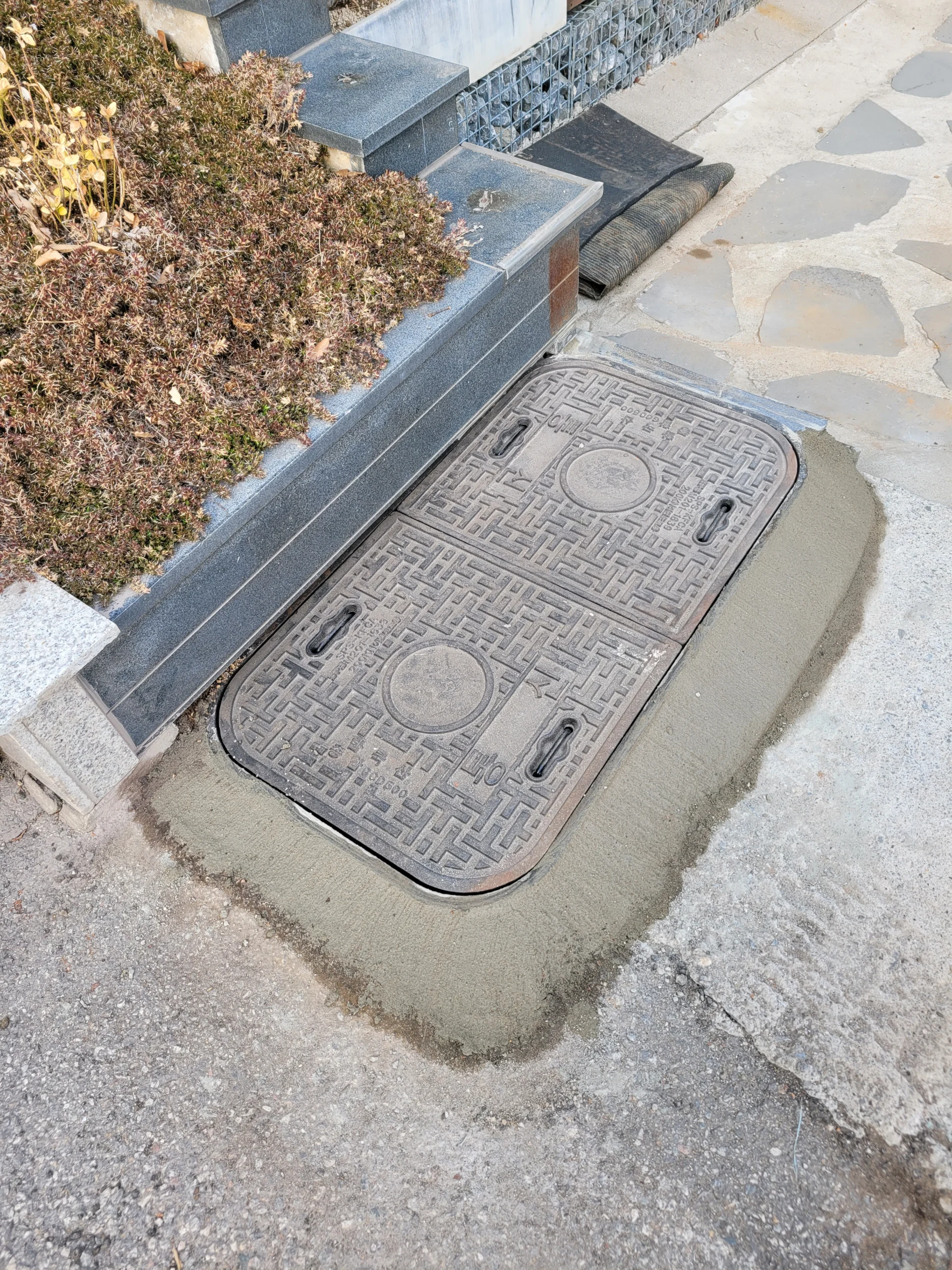

시공 후 뚜껑 유격이 잡혔고, 보행로 바닥과의 높이 차이도 사라졌습니다. 통신맨홀은 뚜껑과 프레임 사이 유격이 생기기 시작하면 반복 충격으로 주변 포장 전체가 빠르게 망가집니다. 초기 증상이 나타났을 때 서둘러 처리하는 것이 주변 포장 재시공까지 번지는 비용을 막는 가장 확실한 방법입니다.
이 현장 시공 포인트
- 교회 앞 보행 밀집 구역에서 본체·프레임 완전 교체로 재발 원인 근본 제거
- 수평계 활용 정밀 레벨 시공으로 주변 포장면과 단차 없이 마감
- 내부 통신 케이블 손상 없이 하부 구조 보존하며 상단만 교체
- 무수축 모르타르 테두리 마감으로 우수 침투 및 재침하 방지
자주 묻는 질문
뚜껑만 교체하면 안 되나요?
뚜껑이 덜컹거리는 원인이 프레임 침하에 있으면 뚜껑만 바꿔도 금방 재발합니다. 현장에서 프레임 수평 상태를 확인한 뒤 교체 범위를 결정하는 것이 맞습니다.
작업 중 내부 통신 케이블에 영향은 없나요?
상단 프레임과 본체 교체 작업이므로 케이블이 지나가는 하부는 건드리지 않습니다. 다만 내부 배선 상태에 따라 작업 범위가 달라질 수 있어 현장 확인이 선행되어야 합니다.
통신맨홀 뚜껑이 들뜨고 밟을 때 소리가 나는 건 왜 생기나요?
이 교회 앞 현장에서는 상단 프레임이 지반 침하와 함께 수평이 틀어져 뚜껑이 한쪽으로 들떠 있었고, 밟을 때마다 둔탁한 소리가 났습니다. 테두리 콘크리트가 깨진 것도 원인과 맞물려 있었습니다.
통신맨홀 교체는 어떤 순서로 진행되나요?
먼저 상단 프레임과 콘크리트 테두리를 전동 공구로 절개해 철거했습니다. 그다음 새 본체를 수평계로 레벨을 잡아 거치하고, 무수축 모르타르로 테두리를 마감한 뒤 철제 프레임과 뚜껑을 조립해 고정했습니다.
사각 통신맨홀을 교체할 때 규격은 어떻게 맞추나요?
이 현장은 기존 사각 통신맨홀 본체와 철제 프레임을 철거하고 동일 규격의 새 맨홀로 교체했습니다. 규격이 같아야 내부 케이블 배선과 하부 구조를 그대로 두고 상단만 바꿀 수 있습니다.
통신맨홀보수를 미루면 주변 포장까지 망가지나요?
뚜껑과 프레임 사이에 유격이 생기면 반복 충격으로 주변 포장 전체가 빠르게 상합니다. 이 현장은 빗물이 고이면 토사가 내부로 들어갈 수 있는 상태여서, 초기에 처리해야 포장 재시공까지 번지는 걸 막을 수 있습니다.
