시공 이야기

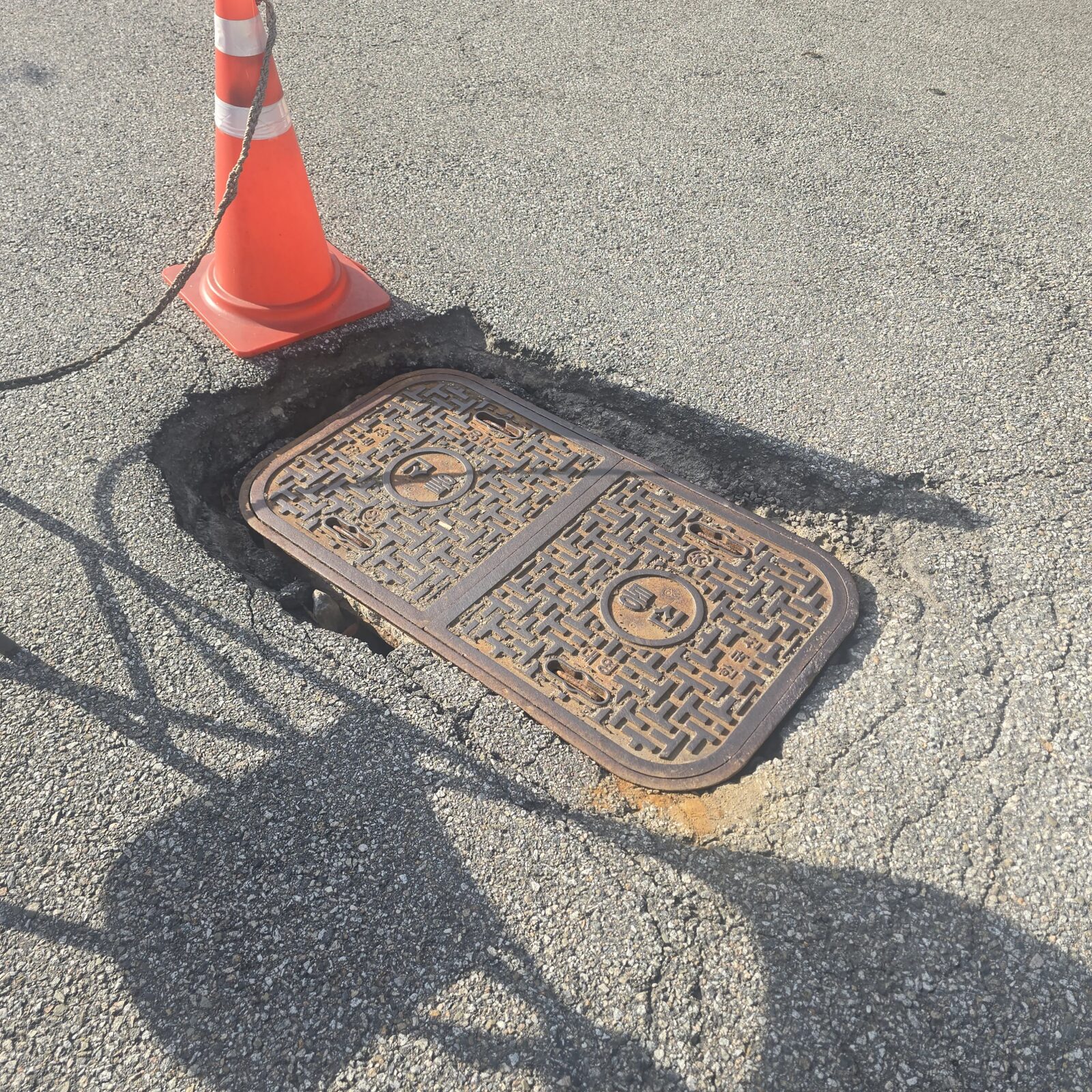

기흥구의 한 건물 구내에서 연락이 왔습니다. 통신 배선 경로에 설치된 사각맨홀 덮개가 언제부터인가 밟을 때마다 덜컹거리고, 한쪽이 지면보다 낮게 꺼져 있다는 내용이었습니다. 직접 사진을 받아보니 맨홀 모서리 콘크리트가 들뜬 채 균열이 퍼져 있었고, 철제 프레임 자체도 수평이 무너진 상태였습니다.
현장에 도착해 덮개를 들어내자 프레임 하부 채움재가 상당 부분 씻겨나간 것이 확인됐습니다. 통신관로 자체는 손상 없이 멀쩡했지만, 프레임이 기울어진 채 방치되면 덮개가 뒤집히거나 파손될 수 있어 즉시 작업에 들어갔습니다.
기존 프레임 주변의 파손된 콘크리트를 전동 해머로 제거한 뒤, 프레임을 일단 분리해 하부를 정리했습니다. 수평계로 사방을 잡아가며 프레임을 재설치하고, 속경화 무수축 모르타르를 타설해 침하 재발을 막았습니다. 마감은 기존 바닥면 높이에 맞춰 평탄하게 정리했고, 굳은 뒤 덮개를 다시 얹어 유격 없이 딱 맞게 잠겼는지 확인했습니다.

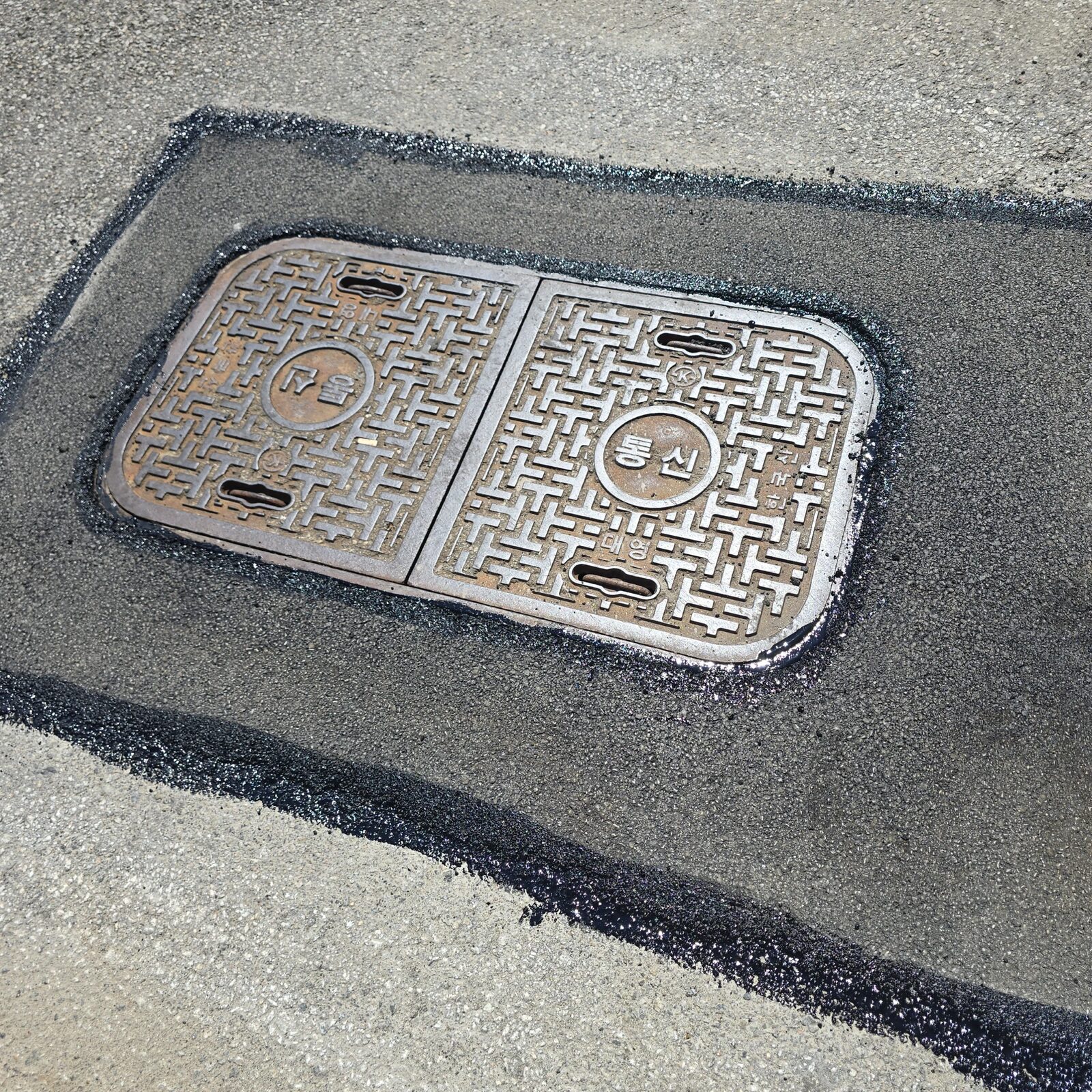

작업 후 덮개를 여러 차례 밟아봐도 흔들림이 없었고, 주변 마감도 깔끔하게 떨어졌습니다. 사각통신맨홀은 원형 맨홀보다 프레임 네 귀퉁이에 하중이 집중되기 때문에, 처음 시공 시 코너부 다짐을 충분히 해두는 것이 핵심입니다. 이번처럼 채움재가 손실된 경우엔 단순 덮개 교체만으로는 재침하를 피하기 어려우니 프레임부터 재설치하는 것이 바람직합니다.
이 현장 시공 포인트
- 사각 프레임 특성상 코너 집중하중 고려한 수평 재조정 진행
- 통신관로 간섭 없이 프레임만 선별 분리·재설치
- 속경화 무수축 모르타르 사용으로 당일 통행 복구
- 기존 바닥 높이에 맞춘 평탄 마감으로 단차 제거
자주 묻는 질문
사각통신맨홀 덮개가 덜컹거리는 원인이 무엇인가요?
프레임 하부 채움재가 지하수나 하중으로 씻겨나가면 프레임이 기울면서 덮개와 틈이 생겨 덜컹거림이 발생합니다. 덮개 자체가 멀쩡해도 프레임 침하가 원인이면 덮개 교체만으로는 해결이 안 됩니다.
보수 후 또 침하가 생기지 않으려면 어떻게 해야 하나요?
하부를 충분히 다진 뒤 무수축 모르타르로 채우는 것이 중요합니다. 일반 시멘트 모르타르는 건조 수축이 있어 장기적으로 틈이 생길 수 있으므로 무수축 제품을 쓰는 것이 재발 방지에 효과적입니다.
사각통신맨홀 프레임만 따로 빼서 다시 설치해도 안에 있는 통신관로는 괜찮은가요?
이 현장에서는 덮개를 들어내고 프레임만 선별해서 분리·재설치했습니다. 확인해 보니 통신관로는 손상 없이 멀쩡했고, 작업 중에도 관로를 건드리지 않도록 프레임 주변만 정리했습니다.
사각통신맨홀 보수할 때 프레임 수평은 어떻게 맞추나요?
프레임을 분리해 하부를 정리한 뒤 수평계로 사방을 확인하며 다시 앉혔습니다. 사각 프레임은 네 귀퉁이에 하중이 몰리기 때문에 코너부 수평과 다짐에 특히 신경을 썼습니다.
맨홀 프레임 보수에 속경화 무수축 모르타르를 쓰는 이유가 있나요?
이번 사각통신맨홀은 하부 채움재가 씻겨나가 있어서 속경화 무수축 모르타르를 타설했습니다. 수축이 적어 다시 꺼질 가능성을 줄이고, 빨리 굳어 당일 통행을 복구할 수 있었습니다.
사각통신맨홀 주변 콘크리트가 들뜨고 갈라졌으면 덮개만 교체해도 되나요?
이 현장은 모서리 콘크리트가 들뜨고 균열이 퍼져 있었고 프레임 하부 채움재도 상당 부분 유실된 상태였습니다. 이런 경우 덮개만 바꾸면 재침하를 피하기 어려워 파손부를 해머로 제거하고 프레임부터 다시 설치했습니다.
